產品名稱：手動蝸輪蝸桿驅動頭
產品標簽：QDX3閥門驅動裝置,回轉型手動裝置,蝶閥專配減速機
更新時間：2023/5/29 8:28:54
上一個產品： QDX3手動擋風閥減速機
下一個產品：沒有資料
電子樣本： 無
產品詳情
QDX3手動蝸輪蝸桿驅動頭它的學名又叫QDX3單級蝸輪箱,回轉型手動裝置,蝶閥專配減速機等叫法。蝸輪箱是一種90°回轉型閥門驅動裝置,適用于球閥、蝶閥、旋塞閥等類型閥門。特殊型可輸出360°轉角。產品共有10個型號。型號：QDX3-2，QDX3-3，QDX3-4，QDX3-5，QDX3-6，QDX3-7，QDX3-8，QDX3-9，QDX3-10等。閥門執行器是一款用于閥門驅動的一種驅動裝置起到連接傳動的作用，常用于閥門驅動，機械工，風門，擋板閥，減速機等。上海禹軒生產的蝸輪箱具有耐磨，耐用，不卡等特點，歡迎來人來廠實地考察選用。除了閥門蝸輪箱外我們還生產BA傘齒輪，電動/氣動蝸輪裝置和通用閥門系列減速機產品、防盜蝸輪箱等閥門及配件產品。QDX3-6手動蝸輪蝸桿驅動頭-蝸輪箱殼采用灰鑄鐵、球鑄鐵、鑄鋼材料,美觀大方體積小重量輕,設計合理輸出轉矩大,省力輕便。

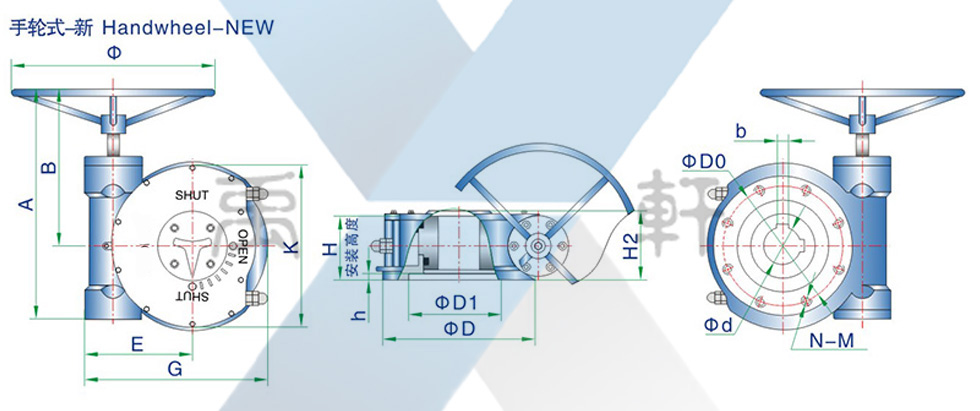

QDX3手動蝸輪蝸桿驅動頭技術參數-連接尺寸-外型尺寸
|
型號 |
2 |
3 |
4 |
5 |
6 |
6D |
7 |
8 |
9 |
|
技術參數 |
|||||||||
|
速比 |
30： 1 |
42： 1 |
43： 1 |
54： 1 |
64:1 |
72:1 |
78:1 |
76:1 |
89:1 |
|
輸入力矩 |
80 |
80 |
130 |
130 |
165 |
165 |
195 |
220 |
220 |
|
輸出力矩 |
380 |
750 |
1400 |
1755 |
2640 |
2970 |
3750 |
4180 |
4900 |
|
限位調整 |
±5° |
±5° |
±5。 |
±5° |
*5° |
*5* |
±5° |
*5° |
*5° |
|
蝶閥 DN |
80-100 |
125-150 |
200-250 |
300-350 |
400-450 |
450 |
500-600 |
700 |
800 |
|
球閥 DN |
50 |
80 |
100 |
150 |
200 |
250 |
250-300 |
350 |
400 |
|
連接尺寸 |
|||||||||
|
法蘭外圓（D) |
90 |
125 |
150 |
175 |
210 |
230 |
260 |
300 |
350 |
|
連接孔中心 (Do) |
70 |
102 |
125 |
140 |
165 |
185 |
200 |
254 |
298 |
|
凹面 (D1xh) |
55x4 |
70x4 |
85x4 |
100x4 |
130x5 |
150x5 |
160x5 |
200x5 |
230x5 |
|
孔數-螺栓 (N\M) |
4-M8 |
4-M10 |
4-M12 |
4-M16 |
4-M20 |
4-M20 |
8-M16 |
8-M16 |
8-M20 |
|
標準抽孔 (d) |
16 |
24 |
30 |
36 |
40 |
45 |
50 |
60 |
80 |
|
鍵寬x鍵高x條數NO.x 90° |
5x5 X1 |
8x7 X1 |
10x8 X1 |
12x8 x1 |
12x8 x2 |
14x9 x2 |
16x10 X2 |
18x11 X2 |
22x14 x2 |
|
可選軸孔 |
14、 18、 |
22、26 |
28、32、 |
32、38、 |
38、42、 |
42、48 |
45、55、 |
55、65、 |
70、75、 |
|
20 |
36 |
40 |
45、48 |
58、60 |
70 |
85、90 |
|||
|
安裝高度 (H) |
52 |
62 |
68 |
75 |
105 |
110 |
110 |
120 |
135 |
|
鑄件手輪 (Φ) |
200 |
250 |
280 |
320 |
350 |
400 |
400 |
520 |
520 |
|
鏈輪 (Φ2) |
200 |
300 |
400 |
||||||
|
外型尺寸 |
|||||||||
|
A |
200 |
235 |
265 |
322 |
368 |
413 |
433 |
554 |
615 |
|
B |
144 |
167 |
188 |
215 |
254 |
270 |
278 |
379 |
419 |
|
C |
128 |
150 |
160 |
219 |
243 |
260 |
248 |
345 |
394 |
|
E |
76 |
96 |
115 |
139 |
170 |
181 |
192 |
224 |
250 |
|
G |
132 |
169 |
203 |
245 |
292 |
314 |
338 |
378 |
433 |
|
H2 |
70 |
74 |
88 |
97 |
125 |
131 |
128 |
154 |
152 |
|
K |
112 |
146 |
175 |
212 |
243 |
266 |
292 |
330 |
382 |
買家采購指導（需要確認以下數據即可，特殊要求請講明）：一、軸頸（軸孔 尺寸大小）二、花鍵尺寸（銷釘寬度）三、連接中孔中心（螺栓孔距離）四、孔徑孔數（螺栓孔數量和孔徑）電裝型需要提供連接電裝盤的尺寸和螺栓孔距和孔數就可以。
