產品名稱：QDX3-6蝶閥執行器

產品標簽：DN350蝶閥執行器,DN400蝶閥手動蝸輪,DN50蝶閥手動裝置,

更新時間：2021/9/24 16:58:17

上一個產品： QDX3-5蝶閥減速機

下一個產品：QDX3-7閥門渦輪箱

電子樣本：無

產品詳情

QDX3-6蝶閥執行器產品是一種90°回轉型驅動裝置，DN350蝶閥執行器,DN400蝶閥手動蝸輪,DN50蝶閥手動裝置,適用于小規格的球閥、蝶閥、旋塞閥等類型閥門。特殊型可輸出360°轉角。產品可配套蝶閥DN50-DN100 共有4個規格，球閥可配套DN15-DN50 共有4個規格.單級蝶閥蝸輪箱是一款用于閥門驅動開關的連接傳動的作用，常用于閥門驅動,減速機,風閥等。上海禹軒生產的蝸輪頭具有耐磨，耐用，不卡等優質特點，歡迎來人來廠實地考察選用。除了常規蝸輪頭外我們還生產全系列閥門蝸輪箱,防盜蝸輪箱,電動渦輪箱,不銹鋼渦輪箱,閥門傘齒輪等閥門及配件產品。

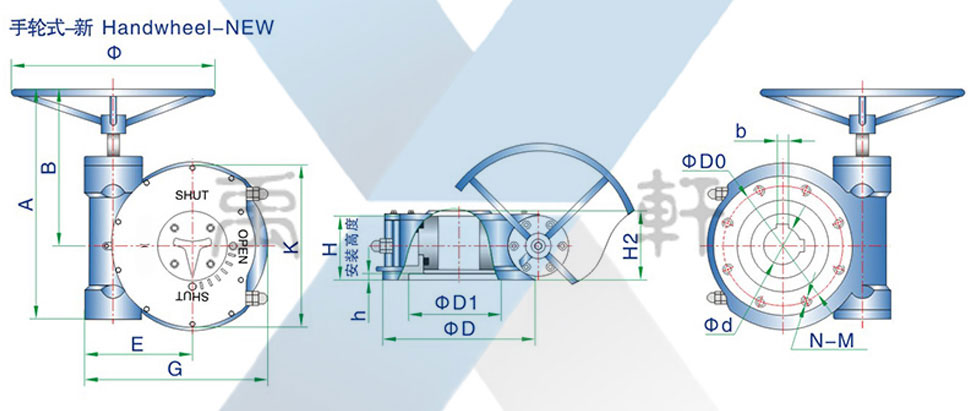

QDX3-6蝶閥執行器連接外形尺寸

QDX3-6蝶閥執行器-部分回轉型閥門手動裝置技術參數

型號	2	3	4	5	6	6D	7	8	9
技術參數
速比	30： 1	42： 1	43： 1	54： 1	64:1	72:1	78:1	76:1	89:1
輸入力矩	80	80	130	130	165	165	195	220	220
輸出力矩	380	750	1400	1755	2640	2970	3750	4180	4900
限位調整	±5°	±5°	±5。	±5°	*5°	5	±5°	*5°	*5°
蝶閥 ON	80-100	125-150	200-250	300-350	400-450	450	500-600	700	800
球閥 ON	50	80	100	150	200	250	250-300	350	400
連接尺寸
法蘭外圓（D)	90	125	150	175	210	230	260	300	350
連接孔中心 (Do)	70	102	125	140	165	185	200	254	298
凹面 (D1xh)	55x4	70x4	85x4	100x4	130x5	150x5	160x5	200x5	230x5
孔數-螺栓 (N\M)	4-M8	4-M10	4-M12	4-M16	4-M20	4-M20	8-M16	8-M16	8-M20
標準抽孔 (d)	16	24	30	36	40	45	50	60	80
鍵寬x鍵高x條數NO.x 90°	5x5 X1	8x7 X1	10x8 X1	12x8 x1	12x8 x2	14x9 x2	16x10 X2	18x11 X2	22x14 x2
可選軸孔	14、 18、	22、26	28、32、	32、38、	38、42、	42、48	45、55、	55、65、	70、75、
可選軸孔	20	22、26	36	40	45、48	42、48	58、60	70	85、90
安裝高度 (H)	52	62	68	75	105	110	110	120	135
鑄件手輪 (Φ)	200	250	280	320	350	400	400	520	520
鏈輪 (Φ2)	200			300		400
外型尺寸
A	200	235	265	322	368	413	433	554	615
B	144	167	188	215	254	270	278	379	419
C	128	150	160	219	243	260	248	345	394
E	76	96	115	139	170	181	192	224	250
G	132	169	203	245	292	314	338	378	433
H2	70	74	88	97	125	131	128	154	152
K	112	146	175	212	243	266	292	330	382

上海禹軒產品售后服務:
①禹軒產品質保期為自出廠起12個月，實行”三包“服務（包退、包換、包修）。
②產品服務期內，可以咨詢本公司工程師，提供對應服務，以便進一步提高產品質量。
③對用戶的投訴問題，會快速作出反應，并安排售后服務。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
咨詢熱線：021-57975176 技術熱線：13585782281
